測量天然氣 氣體渦輪流量計

測量天然氣選擇氣體渦輪流量計

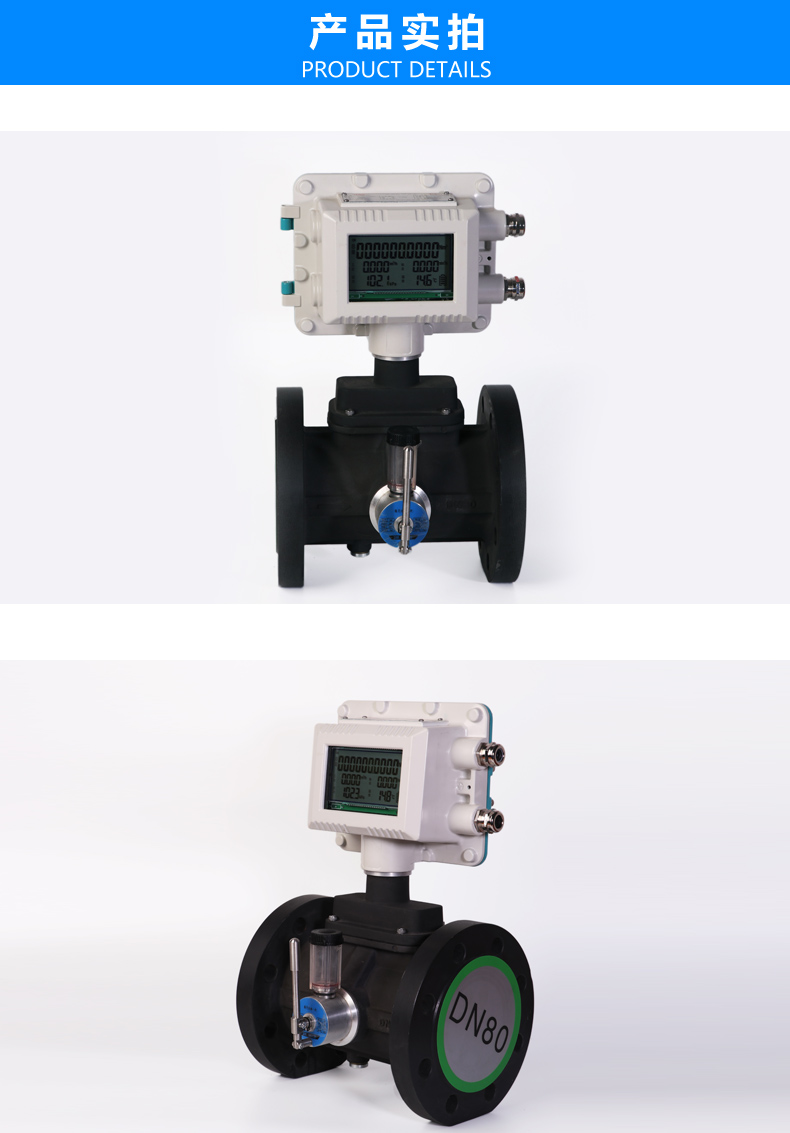

LWQ型氣體渦輪流量計是一種測量氣體流量的速度式流量儀表，具有結構簡單輕巧、計量精度高、重復性好、測量范圍寬、安裝維修方便等優點。廣泛應用于石油、化工、冶金、航空、科研等部門及工業領域中多種氣體，如天然氣、城市煤氣、丙烷、丁烷、空氣、氮?dú)獾葰怏w的測量。由于儀表精度高、重復性好，故適用于貿易計量及工業過程檢測。

氣體渦輪流量計在線測量時，其介質密度隨溫度和壓力變化而變化，為*測量，必須同時跟蹤檢測介質的溫度和壓力，并將不同工況下的體積流量換算成標準狀態或約定狀態下的體積流量。

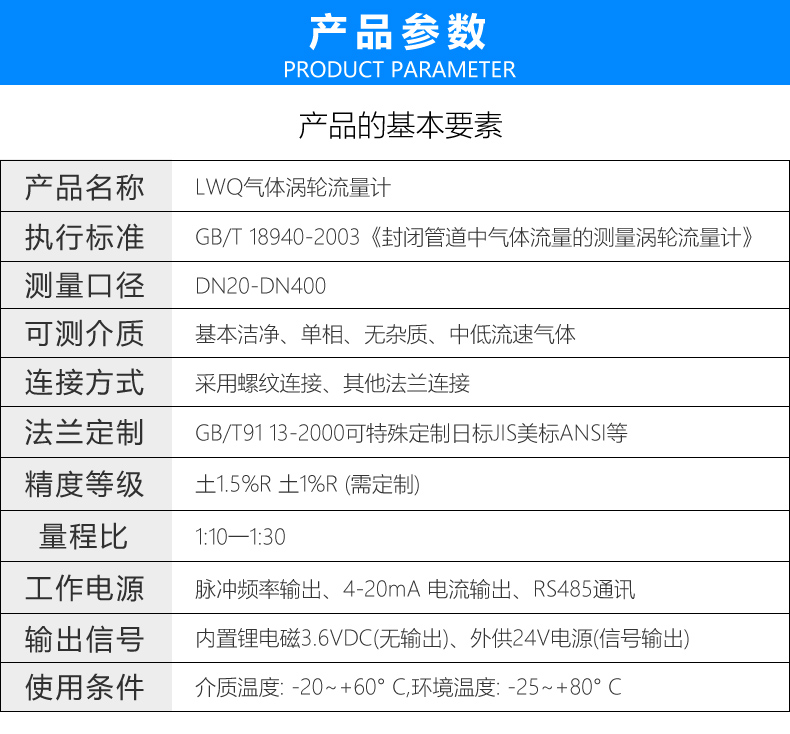

技術性能

執行標準：GB/T 18940-2003《封閉管道中氣體流量的測量 渦輪流量計》

精度等級：
1.0級：Qmax-0.2max  ±1.0%   0.2 Qmax-min  ±2.0%
1.5級：Qmax-0.2max  ±1.5%   0.2 Qmax-min  ±3.0%
未特殊注明產品，按照1.5級精度出廠，其余精度，訂貨時，需要特殊說明定制。

規格計算

用戶應根據管線輸氣量，介質可能達到的溫度和壓力范圍，估算出管線的高和低體積流量，正確選擇流量計規格。當兩種口徑流量計均能覆蓋zui低和zui高體積流量時，在壓力損失允許下，應選小口徑。依據標準狀態下的工期流量范圍及介質壓力，計算工作狀態下的流量范圍，選型公式如下：

Qg=Zg/Zn*Pn/(Pg+Pa)*Tg/Tn*Qn=101.325/(Pg+Pa)*(1/Zn/Zg)*(Tg/293.15)Qn

式中：Tg為介質工況條件下溫度(K)；Pg為介質壓力（KPa）；Pa為當?shù)卮髿鈮海↘Pa）；Qg為工況條件下的體積流量（m3/h）；Qn為標準狀態下的體積流量（Nm3/h）；Zn、Zg分別代表標準狀態下的壓縮系數和工況條件下的壓縮系數。因計算步長較大，表中數據按天然氣真實密度Gr=0.600，氮?dú)夂投趸寄柗謹?shù)均為0.00計算。當介質壓力低于0.1Mpa，均可按Zn/Zg=1.00估算。

如有疑問，歡迎咨詢天海瑞錦（蘇經理：15502235873 微信同號），我們?yōu)槟峁┙?jīng)驗豐富的服務、更適合您的產品，謝謝！
